Nowy wymiar badań ultradźwiękowych
Dolphicam2 – technologia MAUT
Lider w inspekcji kompozytów
Flagowa platforma technologii ultradźwiękowej firmy Dolphitech, Dolphicam2, jest wynikiem ponad 10 lat dedykowanych badań nad ultradźwiękami i reprezentuje wiodący standard wolumetrycznych badań nieniszczących. Dolphicam2 umożliwia obrazowanie w wysokiej rozdzielczości i precyzyjne pomiary szerokiego zakresu materiałów, w tym kompozytów i metali. Dzięki prostemu, szybkiemu we wdrożeniu i przyjaznemu dla użytkownika systemowi technicy na wszystkich poziomach doświadczenia mogą generować gotowe do analizy obrazy materiałów w czasie rzeczywistym w celu szybkiego podejmowania decyzji.
SZYBKOŚĆ
ŁATWOŚĆ UŻYCIA
DOKŁADNOŚĆ
MOBILNOŚĆ
WSPARCIE
Technologia

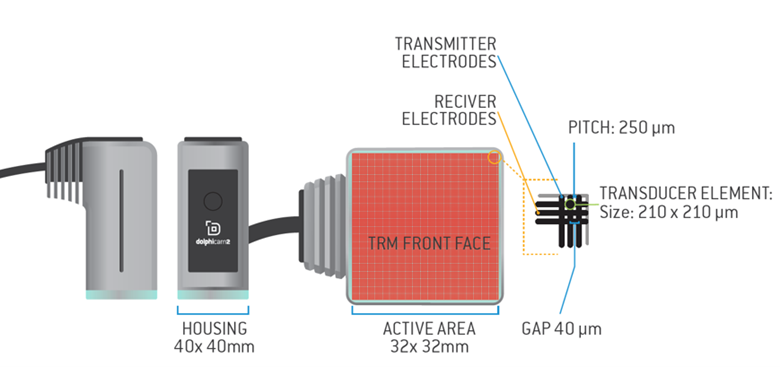

Dolphitech wykorzystuje unikalną architekturę matrycy 2D przetwornika (TRM) z 16 384 elementami i aktywną aperturą 32x32mm. Osiąga się to za pomocą 128 elektrod nadawczych, które są rozmieszczone nad 128 elektrodami odbiorczymi, tworzących oddzielny element o szerokości 0,25 mm na każdym przecięciu. Zapewnia to niezrównaną rozdzielczość, co w połączeniu z zakresem częstotliwości od 0,7 MHz do 10 MHz daje możliwość dokładnej kontroli szerokiej gamy materiałów.
Cechy sprzętu

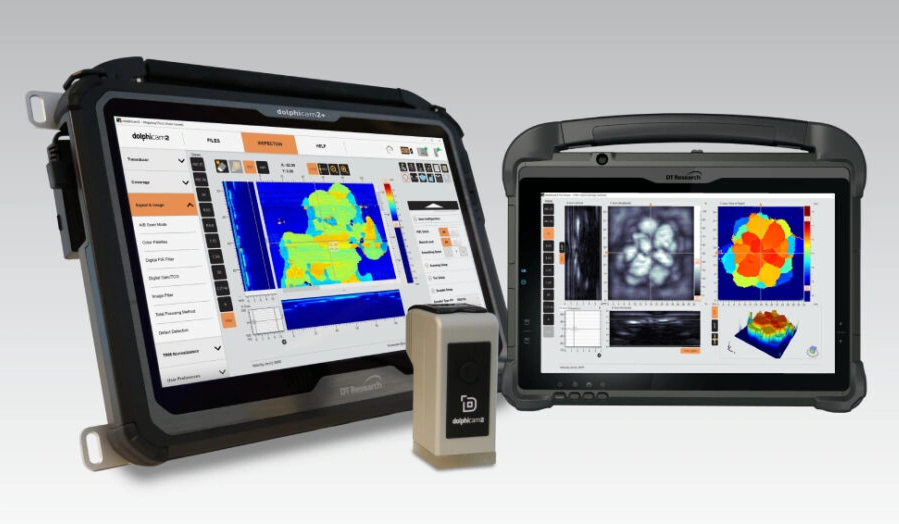

Co wchodzi w skład zestawu? Dolphicam2 jest dostarczany w walizce Pelicase dostosowanej do przechowywania oraz transportu TRM, oraz tabletu z połączonym modułem Blackbox. TRM zawiera nie tylko sam przetwornik, ale także elektronikę konwertera analogowo-cyfrowego (ADC). Dzięki temu łączy się on z Blackbox za pomocą standardowego kabla USB-C, eliminując potrzebę stosowania nieporęcznych wielopinowych kabli i nietypowych wtyczek. Sam Blackbox jest sercem systemu, kontroluje TRM podczas łączenia się z komputerem, który uruchamia i wyświetla oprogramowanie. Blackbox i tablet są połączone solidną ramą, a cały system jest wzmocniony, aby wytrzymać codzienne użytkowanie w terenie.
Oprogramowanie

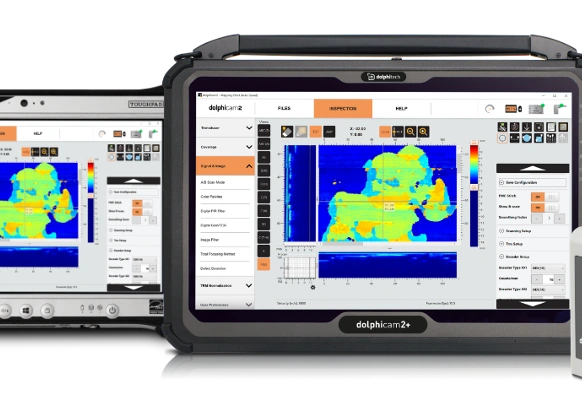

Co znajduje się na ekranie? Oprogramowanie Dolphicam2 jest wyjątkowe wśród pakietów NDT, zaprojektowane od podstaw w celu uzupełnienia możliwości obrazowania platformy. Pomiary ultradźwiękowe są obrazowanie nie tylko przy użyciu konwencjonalnych reprezentacji amplitudowych, ale także w reprezentacji Time-of-Flight, umożliwiając natychmiastową ocenę, dzięki mapowaniu grubości kolorami. Jest to dodatkowo wspomagane przez widoki 3D na żywo, które mogą być łatwo interpretowane przez osoby nie będące specjalistami UT. W celu uzyskania maksymalnej jakości obrazu zapewniamy również cyfrową rekonstrukcję Total Focusing Method (TFM), przy czym obrazy TFM są dostępne zarówno podczas samego akwizycji, jak i na wcześniej pozyskanych plikach danych Full Matrix Capture (FMC).
MxTTU™

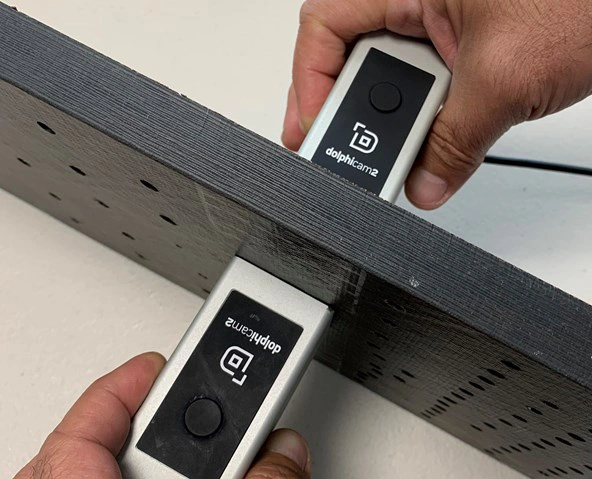

Technologia Matrix Through Transmission Ultrasound (MxTTU™) to jedyne przenośne i praktyczne urządzenie na świecie, które oferuje obrazowanie C-Skan w połączeniu z metodą MxTTU™. Oznacza to, że możesz osiągnąć dogłębną, wysokiej jakości diagnostykę w łatwym w użyciu, elastycznym urządzeniu ręcznym.
Linie opóźniające

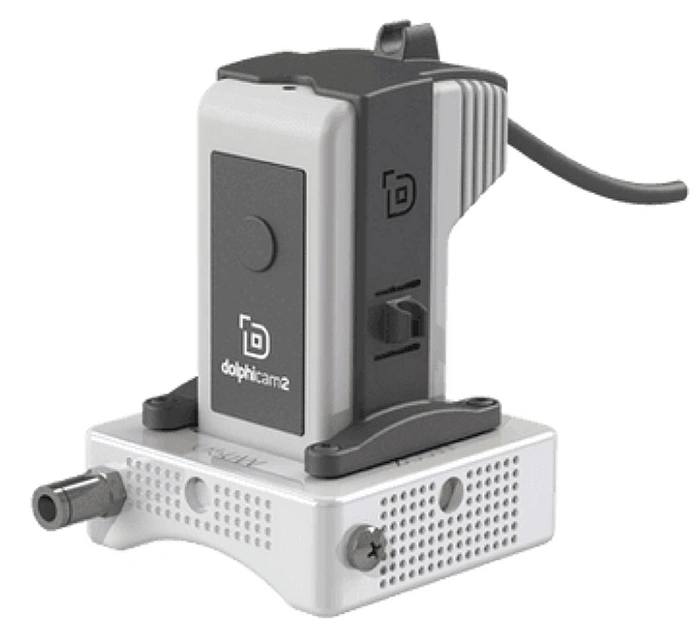

W jaki sposób sygnał trafia do próbki? Każda głowica TRM jest standardowo wyposażona w linię opóźniającą, która została dobrana tak, aby odpowiadała właściwościom akustycznym przetwornika. Gamą dostępnych linii opóźniających obejmuje następujące materiały: Rexolite, Aqualene i Aqualink oraz grubości od 8 do 12 mm. Aby zwiększyć elastyczność, możesz wybrać TRM bez linii opóźniającej, z możliwością zastosowania wymiennych nakładek. Dostępne są również linie opóźniające dostosowane do inspekcji rur o różnych średnicach, z portami irygacyjnymi, a nawet moduł waterbox.
Wymienne linie opóźniające
Wymienne linie opóźniające (Delay Lines) to kluczowe akcesoria do przetworników TRM systemu Dolphicam2. Zostały zaprojektowane, aby zoptymalizować proces inspekcji NDT, poprawić rozdzielczość przypowierzchniową oraz chronić czoło przetwornika przed zużyciem mechanicznym. Dzięki modułowej konstrukcji i dołączonym uchwytom mocującym wymiana linii opóźniającej zajmuje sekundy, pozwalając na szybkie dostosowanie systemu do badanych materiałów – od kompozytów po metale.
Główne warianty materiałowe
1. Aqualene 320
Idealny wybór do inspekcji materiałów o nieregularnej powierzchni. Aqualene to miękki, elastomerowy materiał, który doskonale dopasowuje się do struktury badanego elementu, minimalizując potrzebę stosowania nadmiaru środka sprzęgającego.
- Właściwości: Prędkość akustyczna ok. 1569 m/s, twardość 35 Shore A.
- Dostępne grubości: 8 mm oraz 12 mm.
- Zastosowanie: Materiały kompozytowe (CFRP/GFRP), powierzchnie lekko chropowate.
2. Rexolite
Sztywne linie opóźniające wykonane z polistyrenu usieciowanego, charakteryzujące się niską tłumiennością i doskonałą stabilnością akustyczną. Rexolite jest materiałem twardym, co pozwala na jego precyzyjne profilowanie.
- Właściwości: Stała prędkość akustyczna, wysoka odporność na ścieranie.
- Dostępne grubości: 8 mm oraz 12 mm (wersje płaskie).
- Zastosowanie: Precyzyjne pomiary grubości, inspekcje wysokoczęstotliwościowe, badanie metali.
Specjalistyczne wersje konstrukcyjne
W zależności od spodziewanej geometrii powierzchni i warunków pracy dostępne są:
- Linie zakrzywione: Wykonane z Rexolite, zaprojektowane specjalnie do inspekcji rur i zbiorników. Mogą być fabrycznie dopasowane do konkretnych średnic (od 50 mm / 2”) w celu uzyskania idealnego styku z powierzchnią.
- Linie nawadniane (Irrigated Delay Lines): Wyposażone w porty doprowadzające wodę, co eliminuje konieczność ręcznego nakładania żelu sprzęgającego. Idealne do systemów zautomatyzowanych oraz szybkiego skanowania dużych powierzchni płaskich i lekko zakrzywionych.
- Linie płaskie: Standardowe, płaskie wersje o wysokiej odporności na zużycie, dedykowane do ogólnych zastosowań przemysłowych.
