XL Detect oraz XL Detect+
Najczęściej wybierane* Wideoboroskopy dla rynku Security
Esencja Wideoboroskopu
Kolejna generacja po XL Go i XL Vu - teraz jeszcze bardziej niezawodny, oferuje wszystko, czego potrzeba do przeprowadzenia wiarygodnej i szybkiej kontroli.
Odporność chemiczna
• benzyna i ON
• paliwa lotnicze
• oleje mineralne i synstetyczne
• alkohole
• woda i solanka
Odporność mechaniczna i środowiskowa
• stopień ochrony obudowy IP65
• MIL-STD-810G testy na:
• wibracje i wstrząsy (514.6 i 516.6)
• deszcz i wilgoć (506.5 i 507.5)
• mgła solna (509.5)
• piasek i pył (510.5)
• oblodzenie/marznący deszcz (521.3)
• atmosfera wybuchowa (511.5)
Teraz z ekranem LCD 5" zapewniającym dokładniejsze inspekcje.
Nowy wyświetlacz XL Detect+ jest o 85% większy, z krystaliczną ostrością obrazów, niezrównaną w przemyśle. Oznacza to prostszy interfejs, mniejsze zmęczenie oczu w czasie długich inspekcji i dokładniejsze obrazy bezpośrednio na ekranie urządzenia. Ponieważ, kiedy możesz wyraźnie zobaczyć poprawiasz POD, przyspieszasz pracę i uzyskujesz pewniejsze wyniki.
Bezpieczne badanie zbiorników paliwa
Wiele służb musi badać zawartość zbiorników paliwa, ważne aby robiły to bezpiecznie. Wykorzystując najlepsze przykłady i wzorce dostarczamy najbezpieczniejsze rozwiązanie z możliwych: wideoboroskop wykonany w najwyższych standardach technicznych wraz ze specjalnym zestawem uziemiającym.
A oto jak to dokładnie zrobić:

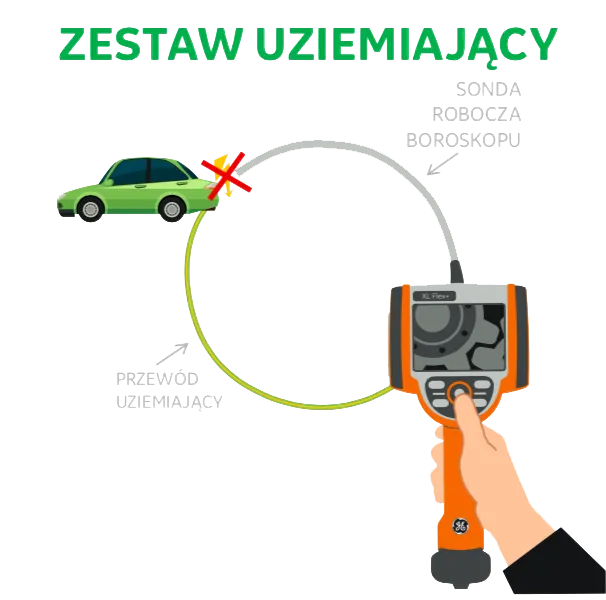

BADANIE ZBIORNIKÓW - ZESTAW UZIEMIAJĄCY - INSTRUKCJA
Przed rozpoczęciem badań należy przeczytać niniejszą instrukcję bardzo dokładnie!!
Należy BEZWZGLĘDNIE przestrzegać zasad w niej zawartych!
Proszę zapoznać się również z instrukcją WideoBoroskopu!!!
Wykonywać krok po kroku!!
Nie stosować zestawu przy wilgotnej pogodzie!
Wyłączyć silnik badanego pojazdu!
Nie palić i nie używać żadnego ognia!
Bezwzglednie przestrzegaż WSZYSTKICH ogólnych zasad BHP!
- Przyłączyć przewód uziemiający (pasek plecionki) do sondy roboczej jak najbliżej części uchwytowej.
- Przyłączyć drugi koniec przewodu uziemiającego (duży krokodylek) do metalowej (najlepiej nie malowanej) części badanego pojazdu, jak najbliżej badanego wlewu paliwa. Należy, przy tym, upewnić się, że część ta nie jest izolowana od reszty pojazdu.
- Otworzyć korek wlewu paliwa.
Należy upewnić się czy po badaniu będzie możliwe wyjęcie sondy inspekcyjnej. Niektóre zbiorniki posiadają zastawki uniemożliwiające wyciągnięcie sondy – w takich wypadkach należy stosować półelastyczne prowadnice wykonane z antystatycznego materiału, do wprowadzenia sondy (wyposażenie opcjonalne)
- Wprowadzić sondę do zbiornika.
- Przeprowadzić badania.
Zaleca się wykonywanie inspekcji tak szybko jako tylko jest to możliwe, aby uniknąć wysokiego stężenia oparów paliwa. Maksymalny czas badania to od 5 do 10 minut.
Czynnikiem decydującym jest tutaj temperaturę otoczenia.
- Wyciągnąć sondę ze zbiornika i natychmiast oczyścić ja z pozostającego na niej paliwa.
- Materiały czyszczące traktować jako odpady specjalne przemysłowe.
Użytkownik ponosi pełną odpowiedzialność i ryzyko związane zastosowaniem urządzenia w opisanych powyżej przypadkach.
Everest Polska nie bierze żadnej odpowiedzialności za powstałe szkody.
Oprogramowanie systemowe
System Operacyjny: Wielozadaniowy, czasu rzeczywistego
Interfejs użytkownika: Prosta obsługa w oparciu o rozwijane menu ekranowe. Nawigacja i artykulacja przy użyciu joysticka.
Zarządzanie plikami: Wbudowane oprogramowanie menedżera plików obsługujące: tworzenie, nazywanie i usuwanie plików i folderów. Zapisywanie w wewnętrznej pamięci flash (C:\) lub pamięci USB. Kopiowanie między lokalizacjami USB i C:\
Oprogramowanie MDI (opcjonalne): Kierowana inspekcja zdefiniowana przez użytkownika. Pliki z inspekcji zgodne ze standardem DICONDE. Raporty z inspekcji zgodne z MS Word® i PDF
Dane audio: Zgodność z formatem komputerowym (.AAC)
Sterowanie obrazem: odwrócenie, zoom (5-krotny cyfrowy), przechwytywanie i przywołanie obrazu, podział ekranu na 2 niezależne części
Zoom cyfrowy: ciągły 5x
Format zdjęć: Mapa bitowa (.BMP), JPEG (.JPG)
Format wideo: MPEG 4
Adnotacje tekstowe: Wbudowany generator pełnoekranowych nakładek tekstowych. Obsługa międzynarodowych zestawów znaków 100 linii tekstu
Adnotacje graficzne: Strzałki umieszczane przez użytkownika
Sterowanie artykulacją: tryb swobodny oraz „Steer & Stay” - tryb sterowania z elektroniczną kontrolą położenia końcówki, funkcja „Home” - automatyczny powrót do położenia neutralnego (wyprostowanego), ekranowy wskaźnik aktualnego położenia (wygięcia) końcówki sondy roboczej
Aktualizacja oprogramowania: Możliwość samodzielnej aktualizacji z nośnika USB
Języki systemowe: angielski, hiszpański, francuski, niemiecki, włoski, rosyjski, japoński, koreański, portugalski, chiński, polski
Specyfikacja Techniczna
Środowisko pracy
Temp. robocza końcówki: od -25°C do 100°C. Zredukowana artykulacja poniżej 0°C
Temp. robocza systemu: od -20°C do 46°C. Ekran LCD wymaga okresu rozgrzewania w temperaturze poniżej 0°C
Temperatura przechowywania: od -25°C do 60°C
Wilgotność względna: maks. 95%, bez kondensacji
Wodoszczelność: Sonda inspekcyjna i końcówka do 1 bar (14,7 psi, 10,2 m H2O)
Odporność chemiczna: Sonda inspekcyjna i końcówka odporne na: benzyna i ON, paliwa lotnicze, oleje mineralne i syntetyczne, alkohole, woda i solanka
Klasa ochrony: IP65 (XL Detect: IP55)
Kamera
Sondy o średnicy 4,0 mm
Przetwornik obrazu: 1/10-calowa kolorowa matryca CCD SUPER HAD™
Liczba pikseli: 290 000
Obudowa: Tytanowa z wbudowanym czujnikiem temperatury
Sondy o średnicy 6,1 mm i 8,4 mm
Przetwornik obrazu: 1/6-calowa kolorowa matryca CCD SUPER HAD™
Liczba pikseli: 440 000
Obudowa: Tytanowa z wbudowanym czujnikiem temperatury
Czujnik temperatury: wbudowany w sondzie czujnik temperatury ostrzegający przed przegrzaniem
System
Wymiary Walizki: 48,8 x 38,6 x 18,5 cm (dostępny rownież plecak)
Ciężar Systemu: W wazlizce: XL Detect: 6,5 kg, XL Detect+: 6,74 kg; Bez walizki: XL Detect: 1,77 kg, XL Detect+: 1,98 kg
Konstrukcja: Obudowa z poliwęglanu z wbudowanymi elementami pochłaniającymi energię uderzeń z Versalonu™(JP)
Wymiary: 9,53 x 13,34 x 34,29 cm
Monitor LCD: Zintegrowany transrefleksyjny kolorowy wyświetlacz LCD o przekątnej 12,7 cm (5,0 cala) z aktywną matrycą VGA z technologią XpertBright o rozdzielczości 640 x 480
(XL Detect - 9,4 cm (3,7 cala)
Funkcje joysticka: Artykulacja końcówki w zakresie 360° All-Way, dostęp do menu i nawigacja
Zestaw przycisków: zasilanie, tryb artykulacji i prostowanie sondy, stop klatka, dostęp do funkcji użytkownika i funkcji cyfrowych
Audio: Zintegrowane gniazdo 2,5 mm słuchawek/mikrofonu
Wewnętrzna pamięć: 16 GB typu flash (XL Detect: 4 GB)
Porty we/wy danych: Dwa porty USB® 2.0
Port wideo: Wyjście wideo VGA
Regulacja jasności: Automatyczna i ręczna
Typ oświetlenia: Biała dioda LED
Długa ekspozycja: W trybie automatycznym i ręcznym
Balans bieli: Domyślne ustawienie fabryczne lub użytkownika
Zasilanie
Zasilanie (akumulator litowo-jonowy): 8,4 V, 38 Wh (2 godziny) 8,4 V, 75 Wh (4 godziny)
Zasilacz: Wejście prądu przemiennego: 100-240 VAC, 50-60 Hz, maks. 1,5 A Wyjście prądu stałego: 9,5 V, 6,0 A, dostępny też zasilacz samochodowy
Zgodność z normami i klasyfikacje
MIL-STD-810G: Testowane zgodnie z wymogami Departamentu Obrony USA dot. badania środowiskowego, części 506.5, 507.5 (deszcz i wilgotność), 509.5 (mgła solna), 510.5 (piasek i pył) , 511.5 (atmosfera wybuchowa), 514.6, 516.6 (wibracje i wstrząsy), 521.3 (oblodzenie i marznący deszcz)
MIL-STD-461F: XL Detect: Testowane zgodne z wymogami Departamentu Obrony USA dot. zakłóceń elektromagnetycznych, RS103 – NAD POKŁADEM;
Zgodność z normami: IEC, EN CSA-C22.2:61010-1, UN/DOT T1-T8
Klasa ochrony IP całego urządzenia: IP65
(XL Detect IP55)
