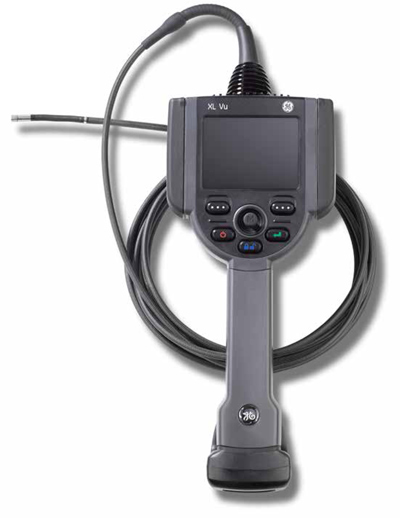

XL Vu Video Probexl-vu

Uniwersalny wideoboroskop GE
Wideoboroskop XL Vu VideoProbe firmy GE Measurement & Control jest przeznaczony do różnorodnych zastosowań w zdalnej inspekcji wizualnej.

Wszechstronność w połączeniu z funkcjonalnością
Ultralekki i zawierający wszystkie niezbędne funkcje XL Vu jest najlepszą, na rynku endoskopów przemysłowych, ofertą jakość/cena.

• Pomiar StereoProbe* i porównawczy
• Artykulacja sondy z serwomechanizmem All-Way*
• Szczelna obudowa zabezpieczona przed wnikaniem pyłu i wody (klasa ochrony IP55)
• Transrefleksyjny wyświetlacz LCD zapewniający czytelność w świetle słonecznym
• Rejestracja obrazu i wideo w rozdzielczości Full VGA
• Wbudowany system ostrzegania o wysokiej temperaturze
• Temperatura robocza sondy do 100°C umożliwia szybszy dostęp w zastosowaniach wysokotemperaturowych, gdzie wymagany jest czas chłodzenia
• Oprogramowanie do automatycznego generowania raportów z inspekcji i znakowania danych (Menu Directed Inspection)
• Wyświetlane na ekranie w czasie rzeczywistym wskazówki Tip Map pomagają prowadzić kontrolerów przez cały proces inspekcji. Siatka wskazuje kierunek ustawienia końcówki i pomaga kontrolerom w zachowaniu orientacji lub lepszej nawigacji.
• 4 GB wewnętrznej pamięci flash
• 2 gniazda USB® 2.0, wyjście wideo VGA, gniazdo słuchawek/mikrofonu
• 2- lub 4-godzinny akumulator litowo-jonowy
• Pełna wymienność końcówek optycznych z bezpiecznym mocowaniem z podwójnym gwintem
• Walizka do transportu i przechowywania z wbudowaną szpulą na sondę

Przenośność
System XL Vu VideoProbe system zapewnia kontrolerom niezrównane możliwości dostępu — bez nieporęcznej jednostki głównej. Dzięki masie wynoszącej zaledwie 1,77 kg system XL Vu VideoProbe umożliwia łatwe przeprowadzanie badań praktycznie w dowolnym miejscu.

Jakość obrazu
W celu zapewnienia doskonałej jakości obrazu wideoboroskop GE XL Vu wykorzystuje oświetlenie LED. Wewnętrzna pamięć typu flash lub przenośna pamięć
USB ThumbDrive™ umożliwia zapis wysokiej jakości nieruchomych i ruchomych obrazów z inspekcji.



System i Akcesoria
System XL Vu jest dostarczany w poręcznej i lekkiej walizce transportowo ochronnej. Walizka chroni elementy systemu gdy nie jest on używany, oraz pozwala zarządzać nimi w trakcie badania.



XL Vu walizka



xl vu sterowanie

tab xl vu 2

tab xl vu 1



  • Specyfikacja Techniczna


    Środowisko pracy
    Temp. robocza końcówki: od -25°C do 100°C
    Ograniczona artykulacja w temp. poniżej 0°C
    Temp. robocza systemu: od -20°C do 46°C
    Wyświetlacz LCD wymaga pewnego czasu nagrzewania w temp. poniżej 0°C
    Temperatura przechowywania: od -25°C do 60°C
    Wilgotność względna: Maks. 95%, bez kondensacji
    Wodoszczelność: Sonda inspekcyjna i końcówka do 14,7 psi (1 bar, 10,2 m słupa H2O)
    Klasa ochrony: IP55


    SYSTEM
    Wymiary walizki: 48,8 x 38,6 x 18,5 cm
    Masa urządzenia:
    W walizce: 6,5 kg
    Bez walizki: 1,73 kg
    Zasilanie: Zestaw akumulatorów 8,4 V, 43 Wh i 86 Wh
    AC: 90–264 V AC, 47-63 Hz, <1,2 A rms przy 90 V AC
    DC: 10,2 V +5/-3%. 4,9 A
    Konstrukcja: Obudowa z poliwęglanu z wbudowanymi elementami pochłaniającymi energię uderzeń z Versalonu™ (JP)
    Wymiary: 9,53 x 13,34 x 34,29 cm
    Monitor LCD: Zintegrowany transrefleksyjny kolorowy wyświetlacz LCD o przekątnej 9,4 cm (3,7 cala) z aktywną matrycą VGA z technologią XpertBright o rozdzielczości 640 x 480
    Funkcje joysticka: Artykulacja końcówki w zakresie 360° All-Way z funkcją XpertSteer, tryb precyzyjny, dostęp do menu i nawigacja
    Zestaw przycisków: Dostęp do funkcji użytkownika, pomiar i funkcje cyfrowe
    Audio: Zintegrowane gniazdo 2,5 mm słuchawek/mikrofonu
    Wewnętrzna pamięć: 4 GB typu flash
    Porty we/wy danych: Dwa gniazda USB® 2.0
    Port wideo: Wyjście wideo VGA
    Regulacja jasności: Automatyczna i ręczna
    Typ oświetlenia: Biała dioda LED
    Długa ekspozycja: W trybie automatycznym i ręcznym
    Balans bieli: Domyślne ustawienie fabryczne lub użytkownika XpertVision (opcjonalny monitor zewnętrzny):
    Masa: 1,12 kg z akumulatorem
    Wyświetlacz LCD: 16,25 cm (6,4 cala), aktywna kolorowa matryca VGA z technologią XpertBright
    Rozdzielczość: 640 x 480 pikseli
    Czytelność w świetle słonecznym: 1100 Cd/m2
    Mocowanie: 75 x 75 mm (1/4-20) oraz vesa
    Czas pracy akumulatorów: 2 godz./4 godz.

    Zgodność z normami i klasyfikacje
    MIL-STD-810G     Testowane zgodne z wymogami Departamentu Obrony USA dot. badania środowiskowego, części 506.5, 507.5, 509.5, 510.5, 511.5, 514.6, 516.6, 521.3
    MIL-STD-461F Testowane zgodne z wymogami Departamentu Obrony USA dot. zakłóceń elektromagnetycznych, RS103 — NAD POKŁADEM
    Zgodność z normami Grupa 1, klasa A: EN61326-1 UL, IEC, EN CSA-C22.2:61010-1 UN/DOT T1-T8
    Klasa ochrony IP IP55

    Kamera
    Sondy o średnicy 4.0 mm
    Przetwornik obrazu: 1/10-calowa kolorowa matryca CCD SUPER HAD
    Liczba pikseli: 290 000
    Obudowa: Tytanowa
    Sondy o średnicy 6,1 mm i 8,4 mm
    Przetwornik obrazu: 1/6-calowa kolorowa matryca CCD SUPER HAD™
    Liczba pikseli: 440 000
    Obudowa: Tytanowa


    Oprogramowanie
    System operacyjny:     Wielozadaniowy, czasu rzeczywistego
    Interfejs użytkownika: Prosta obsługa w oparciu o rozwijane menu ekranowe. Nawigacja i artykulacja przy użyciu joysticka
    Zarządzanie plikami: Wbudowane oprogramowanie menedżera plików obsługujące: Tworzenie, nazwanie i usuwanie plików i folderów Zapisywanie w wewnętrznej pamięci flash (C:\) lub pamięci USB ThumbDrive Kopiowanie między lokalizacjami USB i C:\
    Pomiary: StereoProbe i pomiar porównawczy
    Oprogramowanie MDI (opcjonalne): Kierowana inspekcja zdefiniowana przez użytkownika. Pliki z inspekcji zgodne ze standardem DICONDE. Raporty z inspekcji zgodne z formatem MS Word®
    Dane audio: Zgodność z formatem komputerowym (.AAC)
    Sterowanie obrazem: Odwrócenie, zoom (5-krotny cyfrowy). Przechwytywanie i przywoływanie obrazu
    Zoom cyfrowy: Ciągły (5-krotny)
    Formaty obrazu: Mapa bitowa (.BMP), JPEG (.JPG)
    Format wideo: MPEG 4
    Adnotacje tekstowe: Wbudowany generator pełnoekranowych nakładek tekstowych Obsługa międzynarodowych zestawów znaków 100 linii tekstu
    Adnotacje graficzne: Strzałki umieszczane przez użytkownika
    Sterowanie artykulacją: Blokada artykulacji „Steer & Stay”/precyzyjna artykulacja Powrót końcówki do położenia początkowego „Home” Funkcja wyboru precyzyjnej lub zgrubnej inspekcji Precyzyjna lub zgrubna artykulacja sondy XpertSteer z możliwością wyboru przez użytkownika umożliwia szybkie i sprawne sterowanie sondą, a tryb precyzyjny pozwala na dokładną korektę ustawienia sondy
    Aktualizacje oprogramowania: Możliwość samodzielnej aktualizacji z nośnika USB ThumbDrive
    Języki: Angielski, hiszpański, francuski, niemiecki, włoski, rosyjski, japoński, koreański, portugalski, chiński, polski
