WideoEndoskop – Mentor Visual iQ™ - endoskop przemysłowy

Twój Mentor pomoże Ci podjąć właściwą decyzję

Teraz z sondami o rozdzielczości HD

  • GE_MIQ4

Mentor Visual iQ™ to szybsze i dokładniejsze badania. Łączność w czasie rzeczywistym, intuicyjny ekran dotykowy, indywidualne profile użytkownika oraz Real3D Measurement - trójwymiarowe obrazowanie w Pomiarze Fazowym 3D oraz Stereo 3D, to tylko niektóre możliwości, znacznie podnoszące efektywność badań wizualnych. Inteligentne rozwiązania wbudowane w urządzenie VideoProbe™ to większa efektywność badań oraz szybsze i trafniejsze decyzje dzięki technologii TrueSight Imaging

  • Mentor-iQ-intro-bag

Łatwy i intuicyjny sposób sterowania przy pomocy optycznego ekranu dotykowego typu multipoint lub ergonomicznego joysticka w rękojeści urządzenia w połączeniu z Wbudowaną Instrukcją Obsługi, czyli kontekstowym systemem wspierania użytkownika - to łatwość pracy nieznanej z innych urządzeń.

Wszystkie wersje systemu: Analyze, Touch oraz Inspect zostały wyposażone w intensywne oświetlenie LED, nową optykę oraz przetworniki obrazu wysokiej rozdzielczości Color SUPER HAD™ CCD, zapewniające krystalicznie czysty i wyraźny obraz na 6,5” (16,5 cm) wyświetlaczu XGA z aktywną matrycą, przystosowaną do reprodukcji obrazu w jasnym świetle dziennym.

Lekka 3,0 kg konstrukcja (kompletny system z baterią), odporna na najcięższe warunki środowiska - klasa ochrony IP65, potwierdzona testami zgodnie z normami MIL-STD-461G oraz MIL-STD-810G, zapewnia wygodę i bezpieczeństwo badań.

Wewnętrzna pamięć SSD 32 GB, dwa porty USB 3.0 typu host, jeden port USB 3.0 typu client, Dual-Band Wi-Fi oraz Bluetooth 4.0 to kolejne narzędzia ułatwiające komunikację oraz zarządzanie danymi.

InspectionWorks - Po raz pierwszy obraz z wideoboroskopu może być obserwowany na żywo, na zdalnym komputerze, tablecie czy telefonie, niezależnie z odległości kilku metrów czy z innego kontynentu. Platforma InspectionWorks Connect umożliwia dwustronną komunikację i współpracę inspektorów w czasie rzeczywistym poprzez połączenie Wi-Fi. Wsparcie dodatkowej osoby zapewnia wyższy poziom oceny, wyższą wykrywalność oraz produktywność, znacznie obniżając koszty badań.

Wersje sprzętowe

Mentor INSPECT Wideoendoskop   Mentor Touch Wideoendoskop   Mentor Analyze Wideoendoskop
INSPECT   TOUCH   ANALYZE

Najlepsza możliwa jakość obrazu i łączności z otoczeniem w bardzo przystępnej cenie.

• Kolorowy przetwornik obrazu SUPER HAD™ CCD z 5x zoomem cyfrowym i nowym systemem przetwarzania obrazu natywnego
• Możliwość wyboru sondy roboczej o średnicy 4,0 mm,  6,1 mm lub 8,4 mm oraz optymalnej długości
• Wymienne obiektywy optyczne, zabezpieczone systemem podwójnego gwintu
• Intensywne oświetlenie LED z aktywnym sterowaniem zapewniające maksymalną ostrość obrazu
• Wymienna bateria litowo-jonowa z wbudowanym układem ładowania, zgodna z regulacjami dot. przewozu w transporcie lotniczym.
• Monitor XGA 6.5” (16.5 cm) DayLight View
• 16 GB pamięci wewnętrznej
• Profile Użytkownika
• Pomiar Porównawczy
• IP 65
• Łączność: dwuzakresowe WiFi/ Bluetooth 4.0, mapowanie dysków w sieci,
• Dwa porty USB 3.0 typu host, jeden port USB 3.0 typu client
• Wbudowana Instrukcja Obsługi - zaawansowany, kontekstowy system wspierania użytkownika.
• Wybór pomiędzy lekką kabinówką lub większą walizką systemową na wszystkie elementy wyposażenia
• Przygotowany do programu InspectionWorks
• iView Streaming - przesyłanie obrazu na urządzenie zewnętrzne

Opcjonalnie dostępne:

• Wymienne sondy - teraz też w wersji HD
• Ekran dotykowy

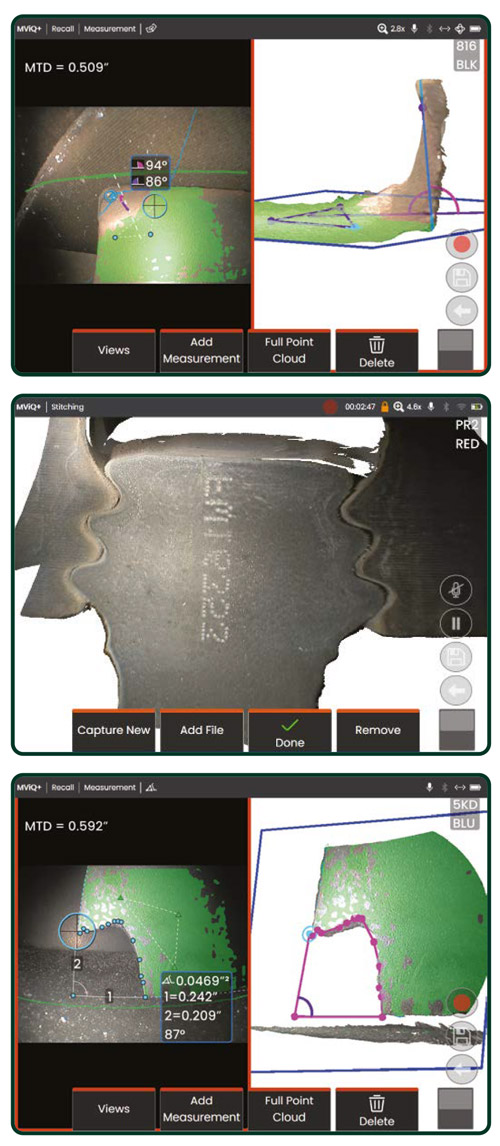

• Pomiar Fazowy Real3D
• Pomiar Stereo Real3D
• POD - Pakiet Zwiększona Wykrywalność
• Oprogramowanie MDI
• Zdalne sterowanie i przesyłanie obrazu do iPada z aplikacją iView Remote
• Rozbudowa do wersji Touch lub Analyze



Elastyczność i wygoda wymiennych sond roboczych oraz ekranu dotykowego.

Wersja Touch zawiera wszystkie zalety Mentor’a iQ Inspect, oraz dodatkowo:

• Wymienne sondy robocze – QuickChange* probes - teraz też w wersji HD
• Intuicyjny ekran dotykowy typu multi-touch
• 32 GB pamięci wewnętrznej
• Oprogramowanie MDI oferujące pomoc w planowaniu inspekcji oraz zarządzaniu obrazami i raportowaniu
• iView Streaming - przesyłanie obrazu na urządzenie zewnętrzne

Opcjonalnie dostępne:

• Pomiar Fazowy Real3D
• Pomiar Stereo Real3D
• POD – Pakiet Zwiększona Wykrywalność
• Zdalne sterowanie i przesyłanie obrazu do iPada z aplikacją iView Remote
• Rozbudowa do wersji Analyze



Najbardziej zaawansowane technologicznie narzędzie do Zdalnych Badań Wizualnych.

Wersja Analyze - najpełniejsza wersja wyposażenia - zawiera wszystkie zalety Mentor’a iQ Touch:

• Wymienne sondy robocze - QuickChange* probes - teraz też w wersji HD
• intuicyjny ekran dotykowy typu multi-touch
• 32 GB pamięci wewnętrznej
• Oprogramowanie MDI oferujące pomoc w planowaniu inspekcji oraz zarządzaniu obrazami i raportowaniu
• Zdalne sterowanie i przesyłanie obrazu do iPada z aplikacją iView Remote

oraz dodatkowo:

• Pomiar Fazowy Real3D
• Pomiar Stereo Real3D
• Pakiet funkcji programowych POD - Zwiększona Wykrywalność znacznie podnoszący prawdopodobieństwo wykrycia, który zawiera:
• Jakość obrazu HDR
• ANR - aktywną redukcję szumów
• Korektę dystorsji obiektywów optycznych
• Pre-definiowane profile obrazów

Dostępne funkcje systemowe

  INSPECT
TOUCH
ANALYZE
Rozdzielczość HD Opcja
Pomiar Fazowy Real3D Opcja Opcja
Pomiar Stereo Real3D Opcja Opcja
Pakiet Zwiększona Wykrywalność (POD)
• Jakość obrazu HDR
• ANR - aktywną redukcję szumów
• Korektę dystorsji obiektywów optycznych
• Pre-definiowane profile obrazów
Opcja Opcja
Oprogramowanie MDI Opcja
Sterowanie przy pomocy klawiszy i joysticka
Łączność:
• Dwuzakresowe Wi-Fi i Bluetooth 4.0
• Mapowanie dysków sieciowych
• Przesyłanie obrazu on-line oraz danych do chmury przez InspectionWorks Connect
Wymienna Bateria
Pomiar Porównawczy
Odporność środowiskowa zgodna z IP65/ MIL-STD-461G i 810G
Możliwość rozbudowy do wersji Touch lub Analyze
Wymienne Sondy Robocze Opcja
Dotykowy Ekran Opcja
Pamięć Wewnętrzna

 16 GB
(32 GB Opcja)

32 GB 32 GB
Zdalne sterowanie i przesyłanie obrazu do iPada z aplikacją iView Remote Opcja  Opcja
iView Streaming - przesyłanie obrazu na urządzenie zewnętrzne
Turning Tool Support Opcja Opcja
Wejście wideo (video in) po USB


Jaki model wybrać?

 Zastosowanie INSPECT
TOUCH
ANALYZE
Silniki lotnicze (boroskopia)   dobry idealny
Turbiny gazowe i parowe   dobry idealny
Turbiny wiatrowe   dobry idealny
Działy Projektowania i Rozwoju   dobry idealny
Firmy Serwisowe i Naprawcze   dobry idealny
Inspekcje płatowców dobry idealny idealny
Silniki, skrzynie biegów, sprężarki dobry idealny idealny
Wymienniki ciepła dobry idealny idealny
Rury i instalacje kotłowe* dobry idealny idealny
Przemysł spożywczy i farmaceutyczny - badanie instalacji** dobry idealny idealny
Działy kontroli jakości idealny idealny idealny
Badania rur i zbiorników* idealny idealny idealny
Security (Policja, Służby Celne, Straż Graniczna, Saperzy,...) idealny idealny idealny

* - Sugerowane sondy o średnicy 8,4 mm
** - Sugerowana sonda LongSteerTM

Specjalne sondy robocze

Sonda o średnicy 6,1 mm w wersji HD (Nowość)

Pierwsza na rynku sonda z rozdzielczością HD i technologią TrueSight Imaging
Przetwornik CCD o rozdzielczości 1,2 miliona pikseli, nowa super jasna optyka wysokiej rozdzielczości oraz zaawansowane algorytmy obróbki obrazu.
Zapis zdjęć o rozdzielczości 1280 x 960 punktów oraz cyfrowy zoom.





LongSteer™

  • MViQ-LongSteer-Probe

Wymienne sondy LongSteer™ o  długości do 30 metrów (dostępne długości 18 lub 30m) z  pełną artykulacją końcówki sondy roboczej. Możliwość pracy z dowolną długością sondy bez konieczności jej rozwijania z  bębna. Jeden wspólny joystick na rękojeści do sterowania systemem i końcówką sondy roboczej. Średnica sondy roboczej 10 mm z  końcówką o średnicy 8,4 lub 6,1 mm.
Dogodnie zapakowane elementy systemu w  jednej walizce transportowo-ochronnej są łatwe do składowania i przewiezienia w  miejsce inspekcji.
System LongSteer™, na platformie Mentor Visual iQ, to najbardziej kompaktowy i  uniwersalny system tego typu. Możliwość stosowania dowolnych, wymiennych sond roboczych zapewnia nieograniczoną skalowalność systemu.





Sondy w wersji UV

  • MViQ-wersja-UV

Boroskopowe badania w świetle UV to coraz popularniejsza metoda badań - Mentor Visual iQ w  wersji UV to rozwiązanie tego problemu. Wymienne sondy z kwarcowymi światłowodami oraz specjalnie zaprojektowaną optyką zapewniają doskonałą jakość obrazu zarówno w  świetle białym jak i UV, o    natężeniu niezbędnym do badań penetracyjnych z  wykorzystaniem preparatów fluorescencyjnych.





MViQ adapter do boroskopu

  • MViQ-ABS-IMG_1804

Czasami konieczne jest zastosowanie boroskopu sztywnego. Wyższa odporność mechaniczna, na temperatury i ciśnienie powoduje, że są one nieraz jedynym rozwiązaniem. Adapter integrujący Mentora Visual iQ z  boroskopem sztywnym (lub fiberoskopem) to kolejny przykład uniwersalności i skalowalności zastosowań naszych systemów.





Sondy z wewnętrznym kanałem roboczym

  • MViQ-6.2mm-WC-Probe

Obluzowane elementy lub pozostawione wewnątrz instalacji narzędzia mogą być przyczyną poważnych uszkodzeń lub zatrzymania instalacji. Sondy z wewnętrznym kanałem roboczym i narzędzia które można nimi wprowadzić są szeroko stosowane w przemyśle, lotnictwie, wojsku i zapewnieniu bezpieczeństwa. Wszędzie tam gdzie jest utrudniony dostęp, wymienne sondy MViQ z wewnętrznym kanałem roboczym znacznie podnoszą szybkość i efektywność działania.

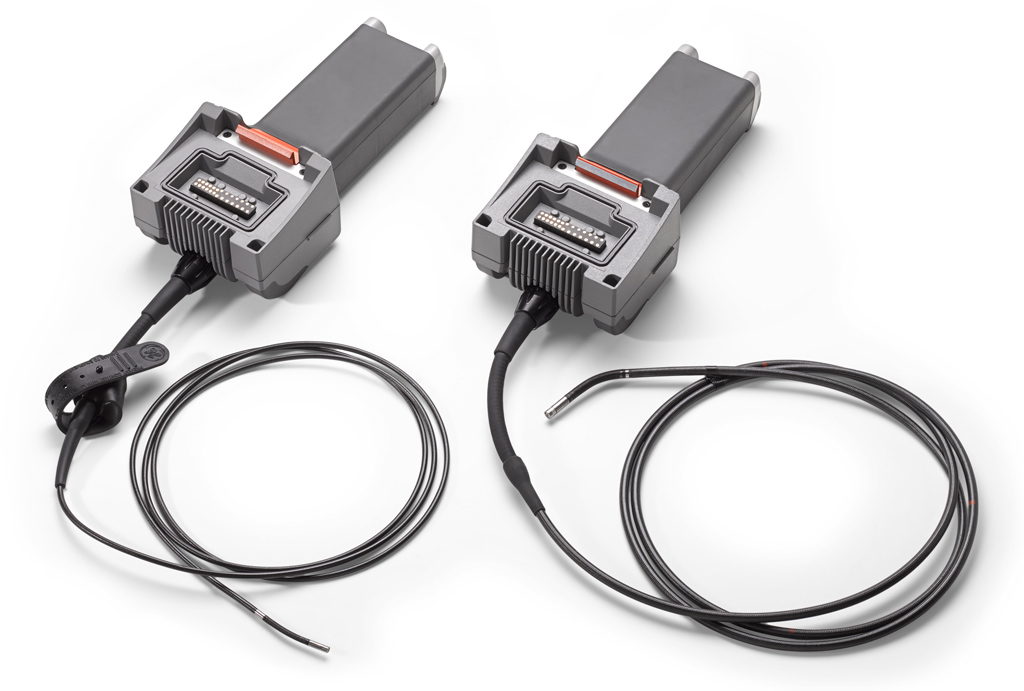

  • Sondy i obiektywy

    Wymienne Sondy robocze Quick Change o średnicy 4,0 mm i 6,1 mm oraz 8,4 mm (z podwojonym systemem oświetlenia) o różnych długościach, dostosowanych do szerokiej gamy zastosowań w przemyśle.

    Sondy robocze:

    Średnica Długość
    4,0 mm
    2,0 m oraz 3,0 m
    6,1 mm
    2,0 , 3,0 , 3,5 , 4,5 , 6,0 oraz 10,0m
    6,2 mm 3,2 m (z kanałem roboczym)
    8,4 mm 2,0, 3,0, 4,5, 6,0 oraz 10,0m
    Dłuższe sondy (do 30 m) dostępne na indywidualne zamówienie lub w wersji LongSteerTM - Specjalne sondy z pneumatycznym sterowaniem końcówką.
    W wersji HD.





    Zakres sterowania końcówką

    Długość sondy roboczej Sterowanie
    2 m – 4,5 m Minimum Góra/Dół 160°, Lewo/Prawo 160°
    6 m – 10 m Minimum Góra/Dół 140°, Lewo/Prawo 140°
    Uwaga: Typowy zakres sterowania przewyższa minima podane w specyfikacji.



    Obiektywy Mentor ViQ
    średnica 4,0 mm

    Numer Ozn. kolorem Pole widzenia (FOV°) Głębia Ostrości (DOF)
    Widok na Wprost
    T4080FF* Brak 80° 35 mm - ∞
    T40115FN Czarny 115° 4 mm - ∞
    Widok Boczny
    T40115SN Czerwony 115° 1-30 mm
    T40120SF Niebieski 120° 6 mm - ∞
    Pomiar Stereo
    TM40 5555FG Czarny 55°/55° - Na wprost 5 mm - ∞
    TM40 5555SG Niebieski 55°/55° - Boczny 4 mm - ∞
    * Oznacza obiektyw o maksymalnej jasności.



    Obiektywy Mentor ViQ
    średnica 6,1 mm

    Numer Ozn. kolorem Pole Widzenia (FOV°) Głębia Ostrości (DOF)
    Widok na Wprost
    T6150FF Brak 50° 50 mm - ∞
    XLG3T 6150FG Biały 50° 12-200 mm
    XLG3T 61120FG Czarny 120° 5-120 mm
    XLG3T 6180FN Pomarańcz. 80° 3-20 mm
    XLG3T 6190FF Żółty 90° 20 mm - ∞
    XLG3T 6150FB Fioletowy 50° - Prosto/ Skos  (45°) 12-80 mm
    T61120FF
    Szary 120° 20 mm - ∞
    T6165FF*T Pom./ Niebieski 65° 65 mm - ∞
    Widok Boczny
    XLG3T 6150SF Brązowy 50° 45 mm - ∞
    XLG3T 6150SG Zielony 50° 9-160 mm
    XLG3T 61120SG Niebieski 120° 4-100 mm
    XLG3T 6180SN Czerwony 80° 1-20 mm
    Pomiar Fazowy 3D
    XL4TM 61105FGT
    Czarny 105° - Na wprost 8-250 mm
    XL4TM 61105SGT
    Niebieski 105° - Boczny 7-250 mm
    XL4TM 61105FNT Pomarańcz. 105° - Boczny 3-120 mm
    XL4TM 61105SFT Zielony 105° - Boczny 15 mm - ∞
    Pomiar Stereo
    XLG3TM 616060FG Czarny 60°/60° -  Na wprost 4-80 mm
    XLG3TM 615050SG Niebieski 50°/50° -  Boczny 2-50 mm

    * Oznacza obiektyw o maksymalnej jasności.
    T Zoptymalizowany do HD.



    Obiektywy Mentor ViQ
    średnica 6,2 mm (wewn. kanał roboczy)

    Numer  Ozn. kolorem Pole Widzenia (FOV°) Głębia Ostrości (DOF)
    Widok na Wprost
    PXT 6240FF* Brak 40° 100 mm - ∞
    PXT 62120FF Żółty 120° 25 -
    PXT 62120FN Czarny 120° 4-190 mm
    Widok Boczny
    PXT 62120SN Niebieski 120° 5 mm - ∞
    Pomiar Stereo
    PXTM 626060FG Czarny 60°/60° -  Na wprost 4-80 mm
    PXTM 626060SG Niebieski 60°/60° -  Boczny 4-80 mm
    * Oznacza obiektyw o maksymalnej jasności.



    Obiektywy Mentor ViQ
    średnica 8,4 mm

    Numer  Ozn. kolorem Pole Widzenia (FOV°) Głębia Ostrości (DOF)
    Widok na Wprost
    XLG3T 8440FF* Brak 40° 250 mm - ∞
    XLG3T 8480FG Żółtty 80° 25-500 mm
    XLG3T 8440FG Biały 40° 80-500 mm
    XLG3T 84120FN Czarny 120° 5-200 mm
    T84120FF Pom./ Niebieski 120° 20 mm - ∞
    Widok Boczny
    XLG3T 8440SF* Brązowy 40° 250 mm - ∞
    XLG3T 8480SG Zielony 80° 25-500 mm
    XLG3T 84120SN Niebieski 120° 4-200 mm
    Pomiar Stereo
    XLG3TM 846060FG Czarny 60°/60° -  Na wprost 4-50 mm
    XLG3TM 846060SG Niebieski 60°/60° -  Boczny 4-50 mm
    * Oznacza obiektyw o maksymalnej jasności.
  • Specyfikacja Techniczna

    Środowisko pracy
    Sonda robocza: -25°C do 100°C. Obniżona artykulacja poniżej 0°C
    System: -20°C do 46°C. Wyświetlacz LCD może wymagać czasu na podgrzanie, poniżej 0°C
    Przechowywanie: -25°C do 60°C.
    Wilgotność względna: 95%, bez kondensacji
    Wodoodporność: Sonda inspekcyjna wraz z końcówką do ciśnienia 14,7 psi (1 bar, 10m słupa wody)

    Kamera
    Średnica sondy: 4,0 mm, 6,1 mm, 6,2 mm, 8,4 mm
    Przetwornik obrazu: Kamera CCD kolor SUPER HAD™ 1/10” (3,9 mm, 4,0 mm, 6,2 mm) i 1/6” (6,1 mm i 8,4 mm)
    Rozdzielczość: SD 3.9, 4.0, 6.1, 6.2, 8.4 mm - 440k pikseli oraz HD (Nowość) 6.1 mm -  1200k pikseli
    Obudowa: Tytanowa

    System
    Wymiary systemu: 17 x 20 x 38 cm (6.75 x 8 x15”)
    Wymiary Walizki: (Standard) 54,5 x 35 x 23 cm, (Duża) 57,2 x 56,3 x 41,2 cm
    Ciężar Systemu: System 6120 - 3,0 kg, system 61100 - 4,0 kg. W małej walizce 10 kg. W dużej walizce (z kompletną zawartością) 19,6 kg
    Konstrukcja: Obudowa wykonana z magnezu i poliwęglanów z wykończeniami w postaci elastomerowych zderzaków
    Monitor LCD: Zintegrowana aktywna matryca XGA 6,5” (16,5 cm), z wyświetlaczem przystosowanym do pracy w jasnym świetle dziennym oraz wielopunktowym, optycznym ekranem dotykowym** Dragontrail™, z atestowaną mechanicznie warstwą ochronną.
    Funkcje Joysticka: Elektroniczne Sterowanie końcówką sondy 360° All-Way®, dostęp i nawigacja w menu systemowym
    Klawisze: Bezpośredni dostęp do funkcji systemowych, pomiaru i opcji użytkownika
    Audio: Gniazdo 3,5 mm słuchawki/ mikrofon lub zestaw bluetooth
    Pamięć wewnętrzna: 32 GB typu SSD**
    Dane We/Wy: Dwa porty USB 3.0 host typ A, jeden port USB 3.0 slave typ mikro B
    Wyjście wideo: DisplayPort
    Kontrola jasności: Automatyczna i ręczna
    Oświetlenie: Biała dioda LED
    Długa Ekspozycja: Automatyczna do 16 sekund
    Balans bieli: Fabryczny lub użytkownika

    ** - Nie dotyczy systemu w wersji Inspect

    Zasilanie
    Prąd zmienny: 100-240VAC, 50-60Hz, <1,5 A RMS
    Prąd stały: 18V, 3,3A
    Akumulator: Litowo-Jonowy, 10,8 V, 73 Wh, 6,8 Ah


    Standardy i Normy
    MIL-STD-810G: Departament Obrony USA, Testy środowiskowe, części: 506.5, 507.5 ,510.5, 511.5, 514.6, 516.6, 521.3
    MIL-STD-461G: Departament Obrony USA - Zakłócenia elektromagnetyczne RS103 - ABOVE DECK
    Zgodny z normami: Grupa 1, Klasa A: EN61326-1, UL, IEC, EN CSA-C22.2:61010-1, UN/DOT T1-T8,
    Stopień ochrony IP: IP55 (oddzielne elementy systemu), IP65 kompletny, zmontowany system.
    Ochrona Wyświetlacza: Atestowana szyba ochronna, zgodna z Ball Drop Test IEC 62262 (uderzenie 1,5" stalowej kuli z wysokości 1,2 m ~IK08).

  • Oprogramowanie systemowe

    System Operacyjny: Wbudowany, wielozadaniowy system operacyjny
    Interfejs użytkownika: Ekranowy system menu z nawigacją przy pomocy klawiszy systemowych, joysticka lub ekranu dotykowego (ekran dotykowy dostępny w modelach Analyze i Touch), NOWOŚĆ: zdalne sterowanie i podgląd z iPada
    Menadżer plików: Wbudowany menadżer plików i folderów, umożliwia: kopiowanie, wycinanie, tworzenie, usuwanie, zmianę nazwy, filtrowanie i porządkowanie plików i folderów w pamięci wewnętrznej i na nośnikach USB
    Dane audio: format zgodny z PC ACC (pliki .M4A)
    Zarządzanie obrazem: Odwracanie obrazu, funkcja Inverse+, ANR - aktywna redukcja szumów, programowa korekta dystorsji, jasność, długa ekspozycja, pojedynczy widok, zoom cyfrowy 5x, zapisywanie i odczytywanie obrazów. Obsługa gestów ekranowych (systemy z dotykowym ekranem)
    Zoom cyfrowy: ciągły 5x
    Format zdjęć: bitmapa (.BMP), JPEG (.JPG)
    Format wideo: MPEG4 AVC/H.264 (pliki .MP4)
    Adnotacje tekstowe: Wbudowany pełnoekranowy generator znaków
    Adnotacje graficzne: Strzałki umieszczane przez użytkownika
    Artykulacja sondy: W pełni elektroniczne sterowanie końcówką sondy. Definiowane przez użytkownika dwa tryby sterowania: swobodny i z aktywną kontrolą położenia (steer&stay) oraz funkcją automatycznego powrotu do pozycji wyjściowej. NOWOŚĆ: sterowanie zdalne z iPada
    Aktualizacja oprogramowania:  Funkcja automatycznej aktualizacji on-line z poziomu systemu. Możliwa aktualizacja z pamięci USB
    Języki systemowe: angielski, hiszpański, francuski, niemiecki, włoski, rosyjski, japoński, koreański, portugalski, chiński, polski, węgierski, fiński, szwedzki
    Dodatkowe funkcje: Oprogramowanie MDI oferujące pomoc w planowaniu inspekcji oraz zarządzaniu obrazami i generowaniu raportów zgodnych z formatami MS Word® i PDF (MDI jest dostępne w modelach Analyze i Touch oraz jako opcja w Inspect).
    InspectionWorks Connect:  Platforma do zdalnej współpracy on-line z transmisją obrazu na żywo.

Mentor pobierz

Materiały do pobrania
